HZS75混凝土搅拌站安装(图文)

在新站安装和架设设备之前，应根据制造商清单对搅拌站的所有部件和连接件进行清点，并检查搅拌站设备在运输过程中是否有损坏，如有损坏，应及时修理并清除设备上的灰尘和杂物。

安装前，应根据基础图和现场条件进行布置，然后根据基础图的要求进行基础施工。相对应的位置和尺寸应准确，基础水平应使用水平仪器校准。主机基础和水泥库可同时施工。

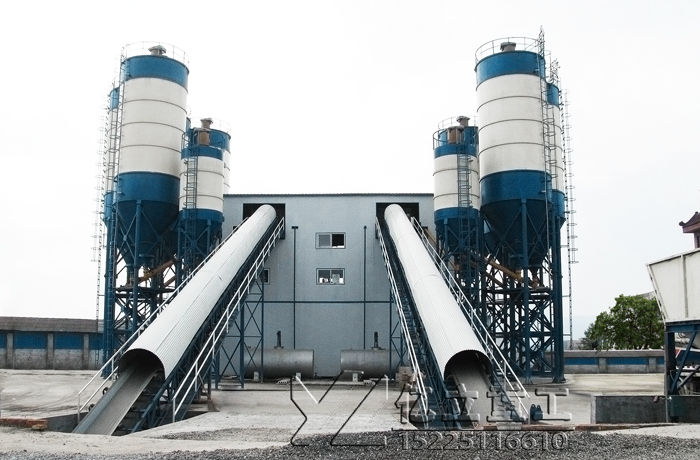

混凝土搅拌站

75混凝土搅拌站安装步骤如下：

1.骨料配料系统的安装

1.1将骨料配料系统吊至已铺设的基础上，并用地脚螺栓固定。

1.2将立板用楔板固定好拆掉，运输时固定侧板的销轴将侧板翻起，侧板两边角钢上的孔穿入立板的销轴上，用楔板固定好。各侧板固定好后用拉索将对应的侧板拉紧，调整拉索，使松紧适度。

1.3将带式输送机挂在配料系统的机架上，安装传感器，调整带式输送机上方料斗与卸料门之间的距离。

2.主机安装
2.1可先将各走台、栏杆等与上机架连接好后整体吊装，用螺栓将上、下机架连接并用地脚螺栓固定下机架，然后仔细检查各连接点是否牢固，而后慢慢撤去吊车。

2.2吊装料斗滑轮支架、水泥和粉煤灰计量系统、水计量系统、添加剂计量系统等。

3.供水和液体外加剂系统安装

所有管道安装前应严格检查，避免异物进入。

4.水泥仓和粉煤灰仓的安装

将水泥仓(粉煤灰仓)的所有部件逐一组装在地面上(包括电路接线、梯子栏杆、水泥进料管、螺旋机吊绳等)，然后用吊车将水泥仓吊起就位，拧紧地脚螺栓，多方位全部检查后撤去吊车(注意风力经常大于6级以上的地区要加缆风绳)。

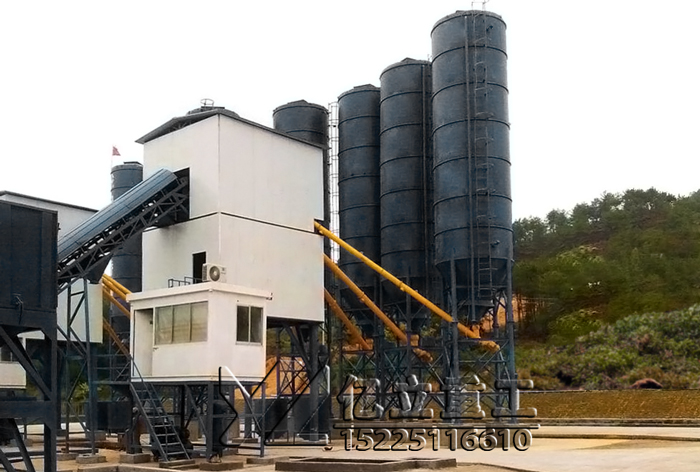

搅拌站设备

5.螺旋输送机的安装

在地面组装螺旋输送机，将螺旋输送机的进料端与水泥仓(粉煤灰仓)的出口连接，出口与水泥(粉煤灰)计量斗连接，并固定悬挂钢丝绳。

6.主控制室的安装

组装主控室底架并与地面固定，然后吊装主控室安装其他部件(包括梯子、栏杆、平台等)，而后固定好所有连接螺栓。

7.连接好各气路系统

注意：压缩空气过滤器接管方向为高进低出，三联体应先分水滤气器，再减压阀后油雾器。

8、电气系统安装及注意事项

8.1要求供电电源需要有足够容量电压AC380V+5%频率50HZ±1%。

8.2外部接线前，应检查各部分电气元件是否完好，固定是否牢固，连接螺丝不得松动，焊接部位不得脱落或腐蚀。

8.3根据电气接线图，连接电气柜、操作台以及电机、电磁阀、行程开关、照明灯的连接，并根据电气控制原理总图进行复核。

8.4根据电源系统的形式对设备采取良好的接地或接零保护措施，接地电阻≤4Q，如设备安装高度高于四周建筑物或处于多雷区需采取规范的避雷措施。

8.5外部布线布局应合理、美观、大方。电源线和信号线应尽可能分开敷设。各部分接线排列应整齐，不接触油、水和腐蚀性物质。布线和配电应符合相关标准。

8.6不得擅自改变电气装置或控制电路，不得擅自改变电气保护装置的整定值和规格。

8.7禁止非人员维护和操作搅拌站。
