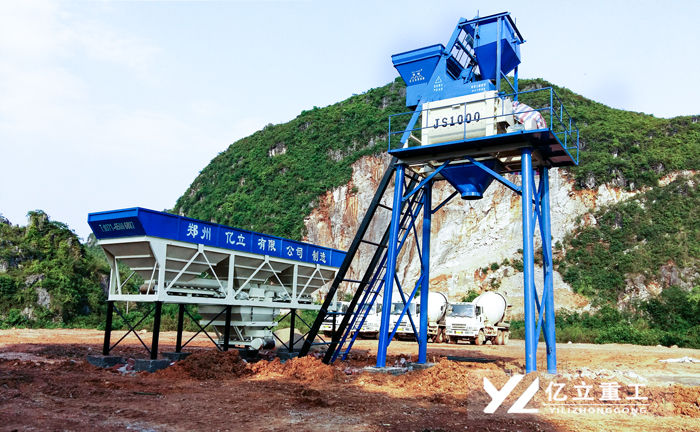

混凝土配料机的结构组成及安装使用常识(图文)

　混凝土配料机是混凝土搅拌站的自动配料设备，可根据用户自定义的混凝土配合比要求，自动完成材料的配料程序。混凝土配料机的部件由储料斗、称重系统、加料系统和电控系统组成。结构形式一般为“品”字形结构和“一”字形结构。进料方式为带式输送机。该配料机具有结构形式多样、组合形式灵活、称重准确、操作简单、全自动化的特点。 混凝土配料机的结构组成:
混凝土配料机由进料系统、称重系统和电控系统组成。
1.进料系统：由储料斗和进料装置组成。进料系统用于在控制系统的控制下储存物料并向称重料斗进料。
2.称重系统：称重系统是配料机的重要组成部分，主要由称重料斗、悬挂装置、称重系统传感器、配料控制器等组成。
3.电控系统：电控系统配料机的核心部件，由配料控制器和高压电路两部分组成。该系统的功能是控制整个配料机的称重、显示和操作，完成各自动配料程序。 混凝土配料机安装使用常识:
1.混凝土配料机应安装在坚固的底座上。长时间固定时，应埋设地脚螺栓。短期使用时，应在机座上放一个木枕，并平放稳定。
2.混凝土配料机控制台，应使操作人员能看到各部分的工作情况。电动配料机的控制台应垫有橡胶板或干木板。
3.电机与电气元件连接牢固，保护接零或接地电阻符合要求。
4.操作前，应进行料斗提升试验，应观察并确认离合器、制动器灵活可靠。
5.所有传动机构、工作装置和制动器紧固可靠，开式齿轮和皮带轮有防护罩。
6.使用混凝土配料机后，应清洁干净。操作人员清洁时要切断电源或取下保险丝，锁好开关箱，挂上“禁止合闸”标志，并有专人在外监护；清洁工作场所，切断电源，锁好开关箱。
