搅拌站设备中混凝土配料机的配置及工作原理(图文)

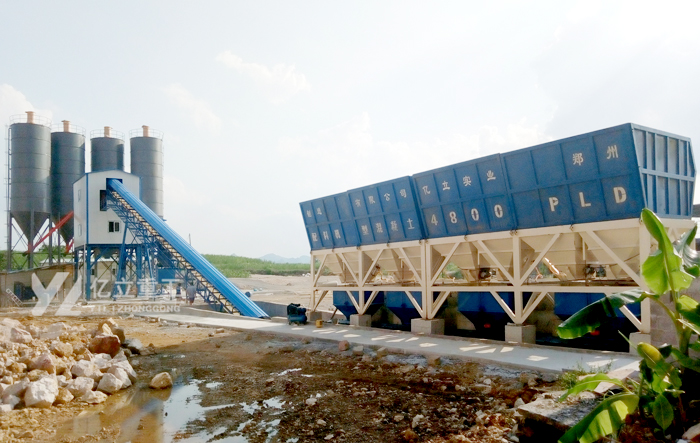

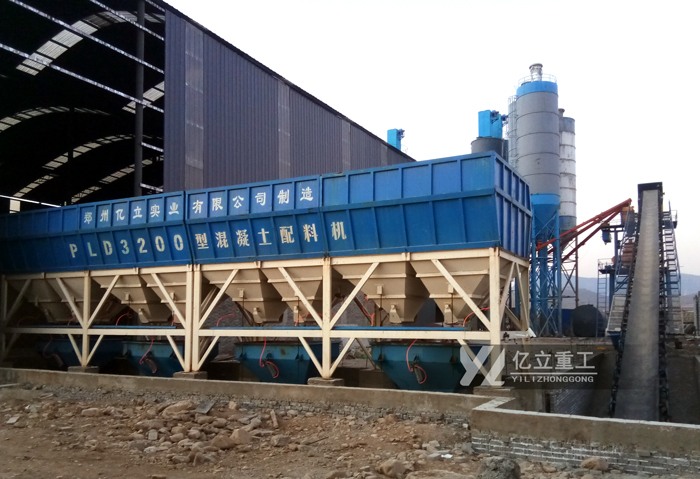

在整套混凝土搅拌站设备中，需要多个系统和部件协同工作，实现混凝土的自动化、效率高的预制搅拌。几个系统对应到具体的设备即混凝土搅拌机、混凝土配料机、螺旋输送机、水泥仓、控制室和控制系统，以及各种配套设备组件。混凝土配料机又称砂石配料系统，在整个搅拌站设备中起着重要作用，其功能包括骨料储存、骨料计量和运输。 混凝土配料机主要由储料斗、料仓框架、骨料称重系统和带式输送机组成。储料斗的数量根据型号大小而有所不同，常见的有两个、三个料仓和四个料仓。储料斗下方设有计量斗，用于计量砂石骨料。集料仓下方有一个卸料口，通过气动蝶阀控制开关，骨料从料仓下落至称重料斗进行称重，然后将称重后的骨料通过带式输送机输送至混凝土搅拌机的等待料仓。其他物料混合后，进入混合机开始混合。整个过程可以通过控制系统进行全局控制。
对于混凝土配料机来说，骨料计量的准确性是非常重要的，它关系到混凝土的质量和特性，因此，称重系统应经常或定期检修和校准。
